旋轉破拱機（原煤倉清堵機） 國家專利號：ZL202020856574.X

一、結構原理

原煤倉清堵機主要由上部固定支撐、下部固定支撐，中間回轉倉、驅動裝置、回轉支撐裝置、支撐吊臂、護罩的內置流線變截面刮刀、密封裝置、智能電控柜等組成，電機減速機驅動小齒輪，小齒輪和回轉支撐外齒嚙合，大齒輪與中間回轉倉固定，齒輪外有護罩保護。當料倉發生堵塞時，與料倉相連的給煤機斷料傳感器發出斷料信號，驅動裝置工作，電機減速機帶動小齒輪驅動大齒輪旋轉，從而帶動中間回轉倉旋轉，內置流線變截面刮刀固定在上部固定支撐和下部固定支撐內，在中間回轉倉旋轉過程中對倉壁結拱部位進行破拱，打破物料結拱受力點，破除其形成蓬料、結拱的基礎使物料渦旋流動并產生一個向下的推力使倉內物料的流動狀態由中心流重新恢復為整體流，從而根本上解決錐形料倉中顆粒物出料過程中的堵塞問題。

二、技術特點

1、原煤倉清堵機具有先進的設計理念，內置流線變截面刮刀固定在上部固定支撐和下部固定支撐內，電機減速機驅動小齒輪，小齒輪與大齒輪嚙合，大齒輪旋轉帶動中間回轉倉旋轉，旋轉過程中內置流線變截面刮刀清理倉內壁工作破拱，電機功率小，節電。

2、原煤倉清堵機安裝在錐倉的易堵段（煤閘門口上1.5m-3m內），破拱效果顯著。

3、原煤倉清堵機采用內置流線變截面刮刀技術，降低刮刀切受力，增加防堵高度。

4、可實現遠程就地控制轉換，可手動控制動作，還可實現伺服定時啟停加斷流信號瞬時啟停。

5、可改變倉體內的流動狀態，使倉內物料的流動狀態由中心流重新恢復為整體流。

6、采用整體式軸向迷宮式密封復合槽式密封設計，無漏粉現象，防止粉塵外溢，改善提高工況環境。

7、設計合理，結構簡單，運行可靠，安裝方便，維護量小，特別適合老電廠料倉的技術改造。

8、分體設計，倉、插棍閥拆卸更換方便，電氣設計有過載保護，PLC控制，一旦內置刮刀有大塊等異物卡死，電氣信號反饋使電機反轉，消除卡堵，卡堵消除后恢復正轉。

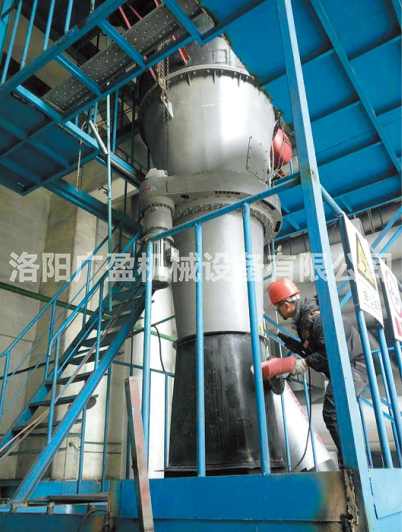

產品圖片

倉壁旋轉

刮刀旋轉

四、適用范圍

火電廠原煤倉

煤礦大型儲煤倉

焦化廠煤塔

礦場大型儲料倉

水泥廠大型儲料倉

方錐倉、圓錐倉、雙曲線倉均適用
